Laufwerke
Diskettenlaufwerke
Ältere Gehäusevariante, hier das SF 314. Neuere Modelle haben einen anderen Rahmen ums Laufwerk
und einen kleineren Auswurfknopf. Ganz alte Modelle haben statt der grünen eine rote LED. Das
Gehäuse war auch für das XF 351 der XE-Serie geplant.

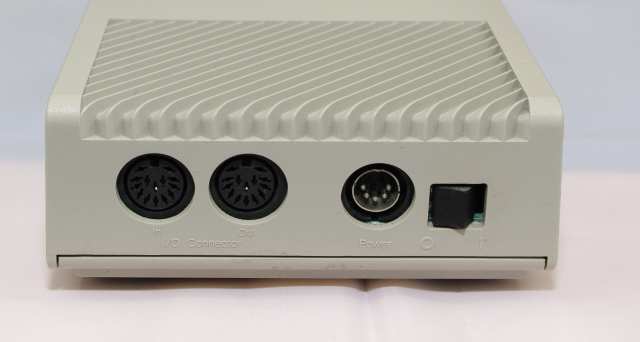

Rückseite des Laufwerks: links die beiden I/O-Anschlüsse, rechts der Stromanschluss und der Schalter
I/O: auf diesem Bild geht links das Kabel vom Computer bzw. der
A-Diskettenstation rein und rechts das Kabel zur B-Diskettenstation
raus.
Mehr als zwei Diskettenlaufwerke sind am ST nicht möglich, an
Modelle mit integriertem Laufwerk kann nur ein externes Laufwerk
ansgeschlossen werden.
| SF 314 | SF 354 | |
| Verwendete Laufwerke | Chinon bzw. Epson SMD | Chinon |
| Medium | DD-Diskette 3½" doppelseitig | DD-Diskette 3½" einseitig |
| Speicherkapazität | 726.016 Bytes (= 709 KB) |
356.379 Bytes (= 354 KB) |
| Spurdichte | 135 tpi | |
| Start | Juni 1985 | |
| Stopp | Dezember 1993 | Mai 1989 |
CD-ROM-Laufwerke
CDAR 504 mit abnehmbarer Fernbedienung - kann auch als alleinstehender CD-Player verwendet werden

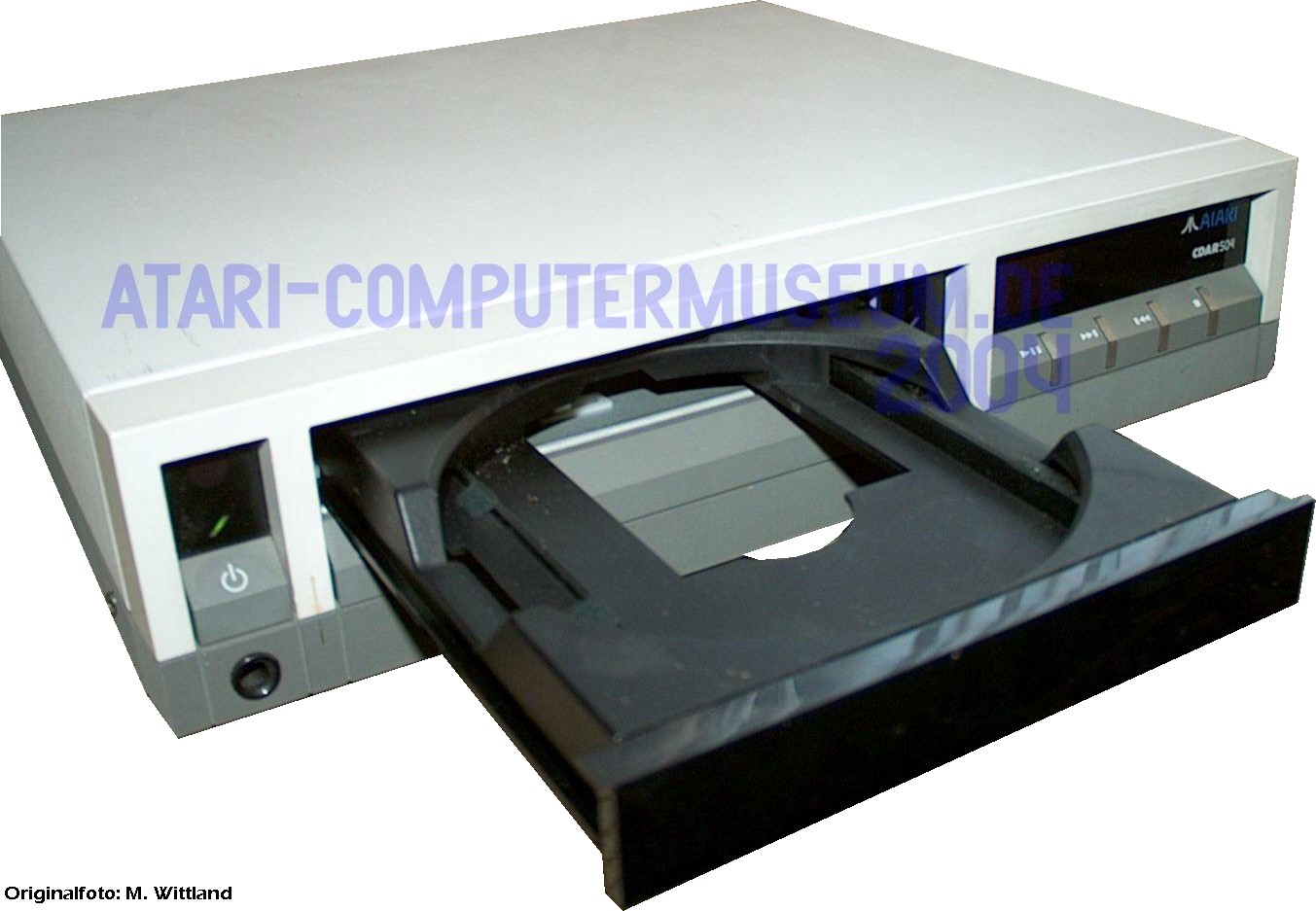

links oben: Laufwerk geöffnet
rechts oben: Fernbedienung am Gerät und abgenommen

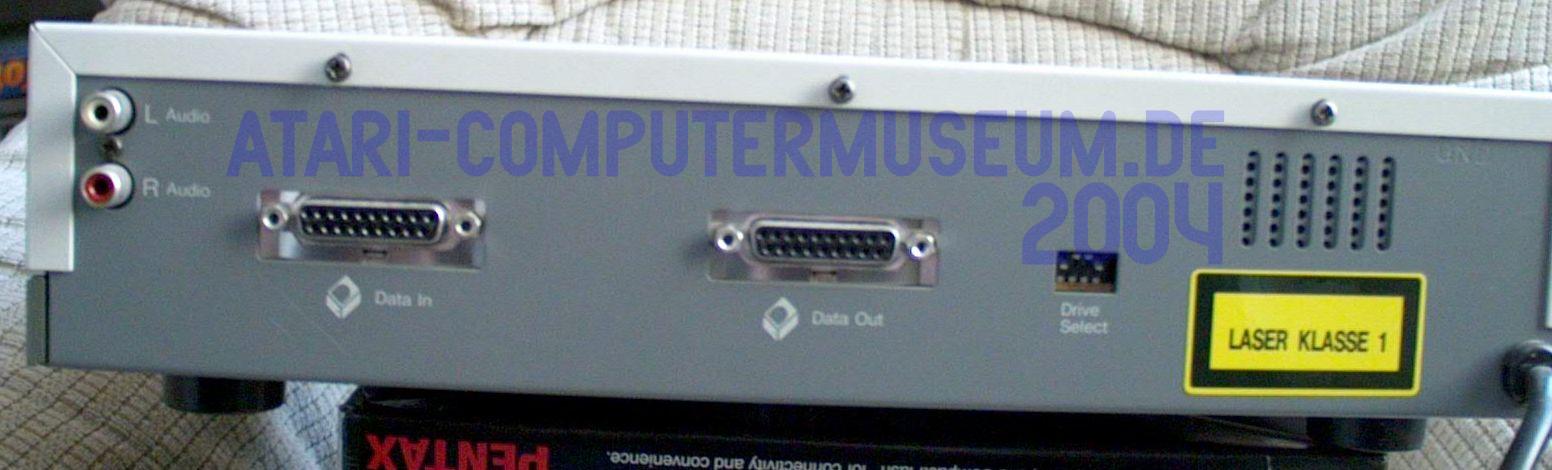

unten: Rückseite des Laufwerks
Bilder © Matthias Wittland / Fernbedienung: Atari Explorer
CDAR
505 Prototyp
Bild © Atari Explorer
| CDAR 504 | CDAR 505 | |
| Zugriffszeit | < 1 sec | n/a |
| Fehlerrate | 10^-20 | n/a |
| Übertragungsrate | 153 kB/s | n/a |
| Ausstattung | abnehmbare Fernbedienung |
n/a |
| Einzug | Schublade | Caddy |
| Anschluss | ACSI | SCSI 2 |
| Start | Vorstellung Juni 1985 im Handel April 1986 |
Vorstellung März 1991 |
| Stopp | Dezember 1990 | nie erschienen |
Fest- und Wechselplattenlaufwerke
Links: SH 204 (im Entwicklungsstadium SH 324)

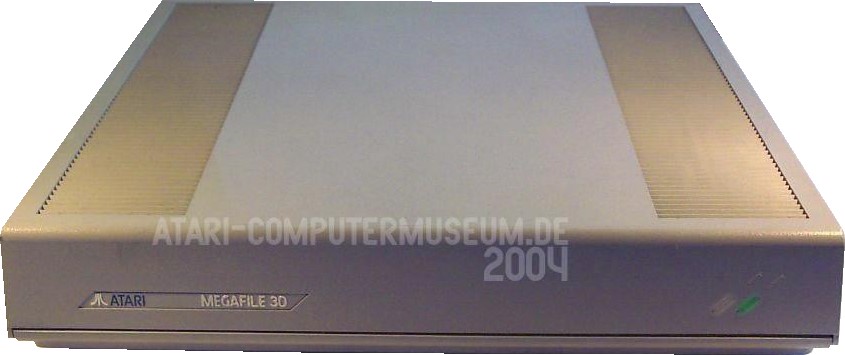

Mitte: Gehäuse der SH x05/Megafile x0-Serie
Rechts: Megafile 44 Wechselplatten-Laufwerk
| SH 204 SH 324 |
SH 205 Megafile 20 |
SH 305 Megafile 30 |
SH 605 Megafile 60 |
Megafile 44 | |
| Anschluss | ACSI | ||||
| Speicherplatz | 20 MB | 30 MB | 60 MB | 44 MB / Medium | |
| Bauart | Festplatte | Wechselplatten- Laufwerk |
|||
| Start | 1986 | 1987 | 1989 | ||
| Stopp | 1987 | Dezember 1990 | 1992 | ||
Sonstige Laufwerke

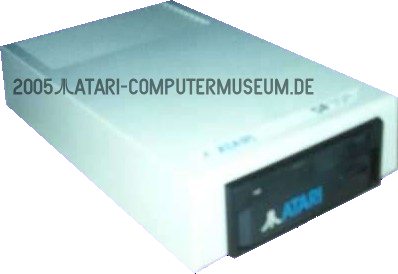

Anfang 1986 wurden auch ein Streamer und ein 10-MB-Diskettenlaufwerk geplant. Es existieren Mock-Ups, technische Daten sind allerdings keine bekannt. Für eins der beiden Laufwerke war die Bezeichnung SH 104 vorgesehen.
